La dernière fois qu’on a dû toucher à une VMC, c’était dans un grenier à moitié éclairé, avec un caisson neuf dans un carton et cinq fils qui nous regardaient comme si c’était évident. Sauf que non : pas d’interrupteur mural, des couleurs pas toujours logiques, et cette petite question qui tourne en boucle : je branche la phase où, pour que la VMC fonctionne sans interrupteur, sans rester bloquée en grande vitesse ?
Avant de parler “L1/L2/L3”, on pose une règle simple : on ne cherche pas à deviner. On cherche à comprendre le bornier (les marquages) et la logique de vitesses : c’est exactement ce qui ressort des échanges que l’on a pu avoir.
Avant de brancher : sécuriser
On le dit une fois, clairement : un branchement de VMC, c’est de l’électricité domestique. Donc vous coupez le courant au tableau, vous travaillez hors tension, et vous vérifiez l’absence de tension avant de toucher aux conducteurs. Le minimum, c’est un testeur adapté, un tournevis isolé, et une pince à dénuder si vous devez reprendre une extrémité proprement. Si vous ne vous sentez pas à l’aise à cette étape, le plus rationnel est de confier la connexion à un électricien : ce n’est pas le branchement qui est long, c’est le diagnostic quand on part sur une mauvaise hypothèse.
Deuxième point qui revient partout : la VMC n’est pas censée être repiquée au petit bonheur sur l’éclairage ou une prise. Dans la norme NF C 15-100 on retrouve l’idée d’un circuit dédié protégé par un disjoncteur 2 A (avec un différentiel 30 mA).
Pourquoi une VMC a 5 fils ?
Quand on dit “VMC 5 fils”, on parle le plus souvent d’une ventilation mécanique contrôlée avec alimentation et gestion de vitesse. En pratique, on retrouve souvent :
- Terre (vert/jaune) : pas toujours présente selon les modèles, mais quand elle est là, elle se raccorde au bornier prévu.
- Neutre (souvent bleu) : vers la borne N.
- Phase : vers une borne “commune” (souvent L3 sur certains borniers).
- Un ou deux fils liés aux vitesses (petite/grande), ou à une sélection de vitesse.
Là où ça piège souvent, c’est que votre caisson n’affiche pas forcément “PV/GV” (petite/grande vitesse). À la place, vous pouvez tomber sur un bornier noté L1 / L2 / L3. Et là, la question classique devient : “je mets la phase sur L1 ou sur L3 ?” La réponse dépend du modèle, parce que ces bornes correspondent aux vitesses ou à leur sélection.
Et si vous n’avez pas d’interrupteur mural, ce n’est pas forcément une anomalie. Beaucoup de VMC sont prévues pour tourner en continu (au moins en petite vitesse), parce que c’est ce qui assure une ventilation régulière du logement. Sur une VMC hygroréglable (ou avec hygrostat), c’est encore plus logique : elle reste sur son régime de base, puis augmente automatiquement la vitesse quand l’humidité monte (après une douche, une cuisson, etc.). Autrement dit : votre but, ce n’est pas de piloter à la main, mais de brancher au bon endroit pour qu’elle fasse ensuite son travail toute seule.
Schéma de branchement : comprendre L1/L2/L3
Ici, on ne va pas vous faire un schéma d’école. L’objectif, c’est juste de rendre le bornier lisible.

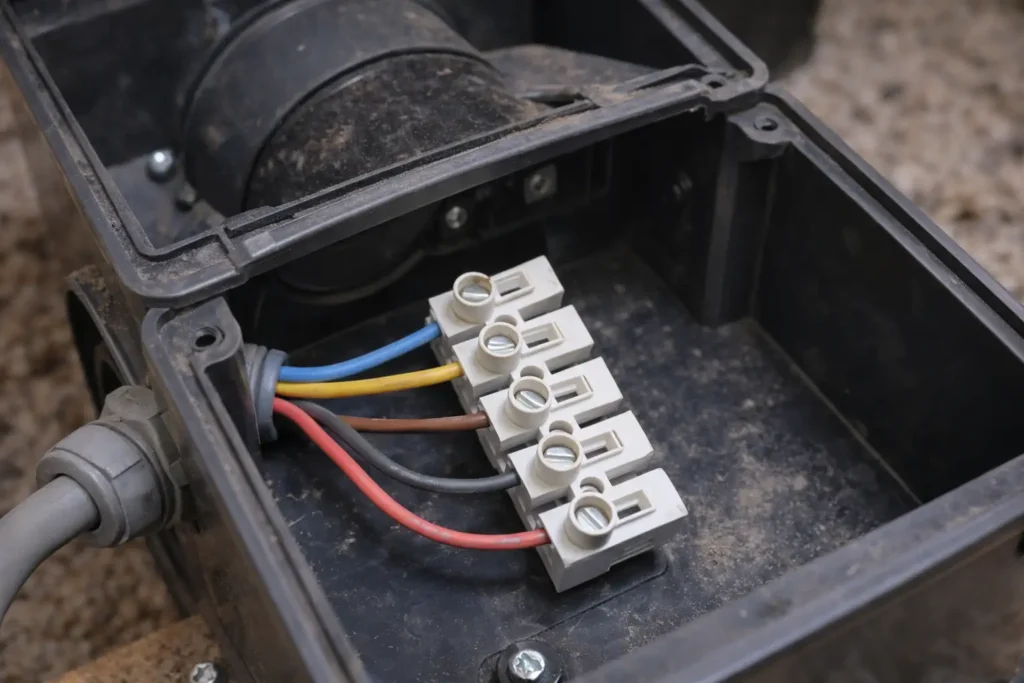

Sur beaucoup de caissons, quand vous voyez T / N / L1 / L2 / L3, vous pouvez déjà traduire : N = neutre, T = terre, et L1/L2/L3 = entrées qui servent à choisir une vitesse (ou une combinaison de vitesses, selon le modèle).
Ensuite, il y a deux scénarios très concrets :
- Si vous alimentez la borne qui correspond à la grande vitesse, la VMC peut se retrouver à fond en permanence (bruit + aspiration forte).
- Si vous alimentez la borne de petite vitesse, la VMC tourne “au quotidien”, et le boost dépend de ce que prévoit votre modèle (commande 2 vitesses, hygroréglable, temporisation, etc.).
Et comme L1/L2/L3 ne signifient pas exactement la même chose d’une marque à l’autre, le bornier + la notice restent la référence quand vous avez un doute.
Tableau de branchement : borne, rôle, quoi faire sans interrupteur
| Marquage au bornier | Rôle le plus fréquent | Sans interrupteur : ce que vous cherchez à obtenir |
|---|---|---|
| T (terre) | Protection | Raccorder la terre si présente (vert/jaune). |
| N (neutre) | Retour neutre | Raccorder le neutre (souvent bleu). |
| L3 (souvent) | Phase “commune” / petite vitesse par défaut | Alimenter ici pour une VMC en continu en petite vitesse (cas fréquent). |
| L1 / L2 | Entrées de vitesses / sélection | Ne pas alimenter au hasard : isoler proprement si non utilisées, ou suivre la notice/commande. |
Deux précisions importantes :
- Les couleurs ne font pas foi. Ce qui compte, ce sont les repères du bornier. Si le câble a été tiré avec les conducteurs disponibles, un fil noir peut très bien servir de commande, de retour, ou d’autre chose. D’où l’intérêt de se fier aux marquages N / L1 / L2 / L3 plutôt qu’aux couleurs.
- Sur certains systèmes, le changement de vitesse se fait par pontage : on relie la phase commune à une autre entrée pour sélectionner une vitesse. Autrement dit, un commutateur 2 ou 3 positions ne “crée” pas une seconde phase : il change le chemin de la phase pour activer telle ou telle vitesse.
Branchement VMC 5 fils sans interrupteur : le cas courant
Si votre objectif est simplement : “je veux que la VMC fonctionne sans interrupteur”, le scénario le plus fréquent est :
- vous raccordez N (neutre) et T (terre) aux bornes correspondantes ;
- vous raccordez la phase sur la borne qui correspond au fonctionnement “standard” (souvent L3 / petite vitesse) ;
- vous isolez proprement les autres entrées de vitesse si elles ne sont pas utilisées (domino/Wago adapté, fils rangés, pas de cuivre apparent).
Pour aller vite sans se tromper, posez-vous une question très simple : si vous mettez la phase sur L1 et que cela correspond à la grande vitesse, est-ce que vous acceptez une VMC qui tourne à fond en continu ? Dans la plupart des logements, la réponse est non : c’est plus bruyant, plus énergivore, et ce n’est pas l’usage prévu au quotidien. En pratique, quand on branche une VMC sans interrupteur, on cherche plutôt une petite vitesse permanente, surtout sur une VMC hygroréglable qui gère ensuite ses accélérations automatiquement.
Et si votre VMC est hygroréglable : où mettre la phase pour laisser l’automatique travailler
Si votre VMC est hygroréglable (ou équipée d’un hygrostat), l’idée n’est pas de la piloter à la main en permanence. Elle est souvent prévue pour tourner sur un régime de base, puis accélérer automatiquement quand l’humidité monte (douche, cuisson, séchage du linge…).
Dans ce cas, le branchement recherché est généralement simple : vous alimentez la VMC sur la borne correspondant au fonctionnement normal ou petite vitesse (souvent L3 sur les borniers L1/L2/L3), et vous laissez le modèle gérer ses accélérations comme il a été conçu pour le faire. L’objectif, c’est une alimentation correcte, stable et protégée, pas une grande vitesse forcée en continu.
Les cas qui changent tout
Cas 1 : J’ai deux fils noirs ou des couleurs qui ne correspondent à rien
C’est très fréquent : vous vous attendez à retrouver un repérage évident (phase, neutre, terre, PV, GV), et vous tombez sur deux conducteurs de même couleur, ou sur un câblage ancien qui ne ressemble plus à grand-chose.
Dans ce cas, évitez le réflexe je tente un pontage. Le plus fiable, c’est de revenir à des éléments concrets : repères du bornier, référence exacte du caisson, schéma constructeur (notice), et si possible une photo nette des marquages. C’est souvent ça qui débloque la situation.
Cas 2 : prise Perilex, VMC double flux, ou matériel import
Si vous voyez une prise Perilex (5 fils) ou un câblage qui ne ressemble pas à une VMC simple flux classique, prudence : on n’est plus dans le scénario standard où l’on retrouve une petite et une grande vitesse comme on l’imagine.
Le piège, c’est de croire à du triphasé, ou d’essayer d’adapter un branchement de simple flux comme si c’était pareil. Ici, la documentation technique du modèle est indispensable : c’est le seul moyen de faire un raccordement propre sans tourner en rond.
Cas 3 : montage spécifique ou shunt demandé par la notice
Il existe aussi des modèles où la VMC ne démarre pas comme prévu tant qu’un shunt (ou un raccordement particulier) n’est pas réalisé, selon la configuration prévue par le fabricant.
Ce n’est pas forcément une panne : c’est souvent une logique de câblage propre au modèle. Là encore, la notice est votre meilleure alliée : elle indique clairement quel montage correspond à quelle configuration.
Erreurs fréquentes
Le premier piège, c’est d’alimenter la mauvaise borne de vitesse. Symptôme typique : la VMC tourne bien, mais elle est trop bruyante et l’aspiration est très forte en permanence. Sur un bornier L1/L2/L3, cela arrive quand on met la phase sur une borne correspondant à la grande vitesse.
Le deuxième piège, c’est l’impression d’avoir deux phases ou des fils tous sous tension. Selon les installations, vous pouvez avoir des retours de commande, des pontages existants ou des montages qui créent des lectures trompeuses. Avant de conclure, revenez toujours aux bases : alimentation au tableau, repères du bornier, schéma constructeur.
Le troisième piège, c’est d’oublier la protection au tableau. Une VMC étant un moteur, le circuit doit être cohérent et protégé. En pratique, on retrouve très souvent un circuit dédié protégé par un disjoncteur 2 A, avec un différentiel 30 mA, sauf préconisation spécifique du fabricant.
FAQ
Quel disjoncteur pour une VMC : 2A obligatoire ?
En habitat, on retrouve très souvent 2 A pour le circuit dédié VMC, associé à un différentiel 30 mA ; certains fabricants peuvent recommander un calibre ou une courbe particulière selon le moteur, donc la notice reste la référence au-dessus du générique.
Peut-on laisser une VMC sans interrupteur mural ?
Oui, et c’est même courant : beaucoup d’installations sont pensées pour un fonctionnement continu, surtout sur des modèles hygroréglables qui gèrent la ventilation en fonction de l’humidité.
Comment brancher une VMC simple flux 5 fils sans interrupteur, en une phrase ?
Vous raccordez l’alimentation (N + phase sur la borne fonctionnement normal, souvent L3) et vous laissez les entrées de vitesses non utilisées correctement isolées, sans pontage improvisé.
VMC double flux : c’est pareil ?
Pas toujours. Certaines double flux ont des logiques de commande (et parfois des connectiques) différentes ; si vous voyez “Perilex”, “commande 3 positions”, ou une doc qui ne ressemble pas à une simple flux, ne transposez pas un branchement standard sans vérifier.
